오늘은 제품 리뷰 중 UM2의 USB PPS(Programmable Power Supply) PD(Power Delivery) C Type(C 타입) 초고속 멀티 충전기 신제품 miniGAN65W3에 대한 고찰을 해 보겠습니다.
아래와 같이 간략히 요약합니다.
GaN 질화갈륨재질의 HEMT 부품을 사용한, 65 Watts급, PPS기능 탑재한 미니 사이즈의 고급형 충전기 제품입니다.
GaN(Gallium Nitride, 질화갈륨) 재질의,
HEMT(High Electron Mobility Transistor, 고전자 이동 트랜지스터) 반도체는 높은 온도, 높은 주파수에 강하여, 내부 사이즈를 줄일 수 있으며, 보통 파워 효율이 보통 90% 이상으로 상당히 높습니다.
사실 GaN재질 반도체는 높은 온도에 강하여 고신뢰성을 요구하는 자동차반도체인 Automotive부품류에 속합니다.
또한, 기존 제품의 부피를 40% 줄일 수 있는 장점이 있습니다. 그 이유는 아래 2가지 정도로 요약 가능합니다.
-
SMPS 스위칭 주파수를 1 MHz 이상까지 올릴 수 있으며, 스위칭 주파수를 올리면 주변 부품 사이즈를 그만큼 줄일 수 있습니다. 대신에 고속 스위칭 대응 부품이 비싸기 때문에 경제성을 고려해야 하는 장단점이 있습니다.
-
PCB 내부 사이즈도 줄어들겠죠, PCB 사이즈가 줄어들면서 전력 밀도(Watts/평방 Inch)가 상당히 올라갑니다.
내부 PCB에는 Main Switching 소자에 Navitas사의 NV6115 chip, QFN 5x6 mm Package를 사용한 것 같습니다.
과전압(Over Voltage), 과전류(Over Current), 과충전(Over Charge), 과부하(Over Load), 및 단락(Short) 보호가 있답니다.
아래의 기능을 가지고 있는데, 그중에서도 특히 PPS기능이 초고속 충전 2.0을 지원합니다.
참고로, 아래는 PDO와 PPS의 설명입니다.
PDO(Power Data Objective)은 충전기에 정해진 전압만 지원되는 방식으로 일반적인 충전기 방식입니다.
PPS(Programmable Power Supply)는 충전전압이 일정범위로 가변되어 충전하는 방식입니다, 즉 충전전력이 PDO보다 많습니다.

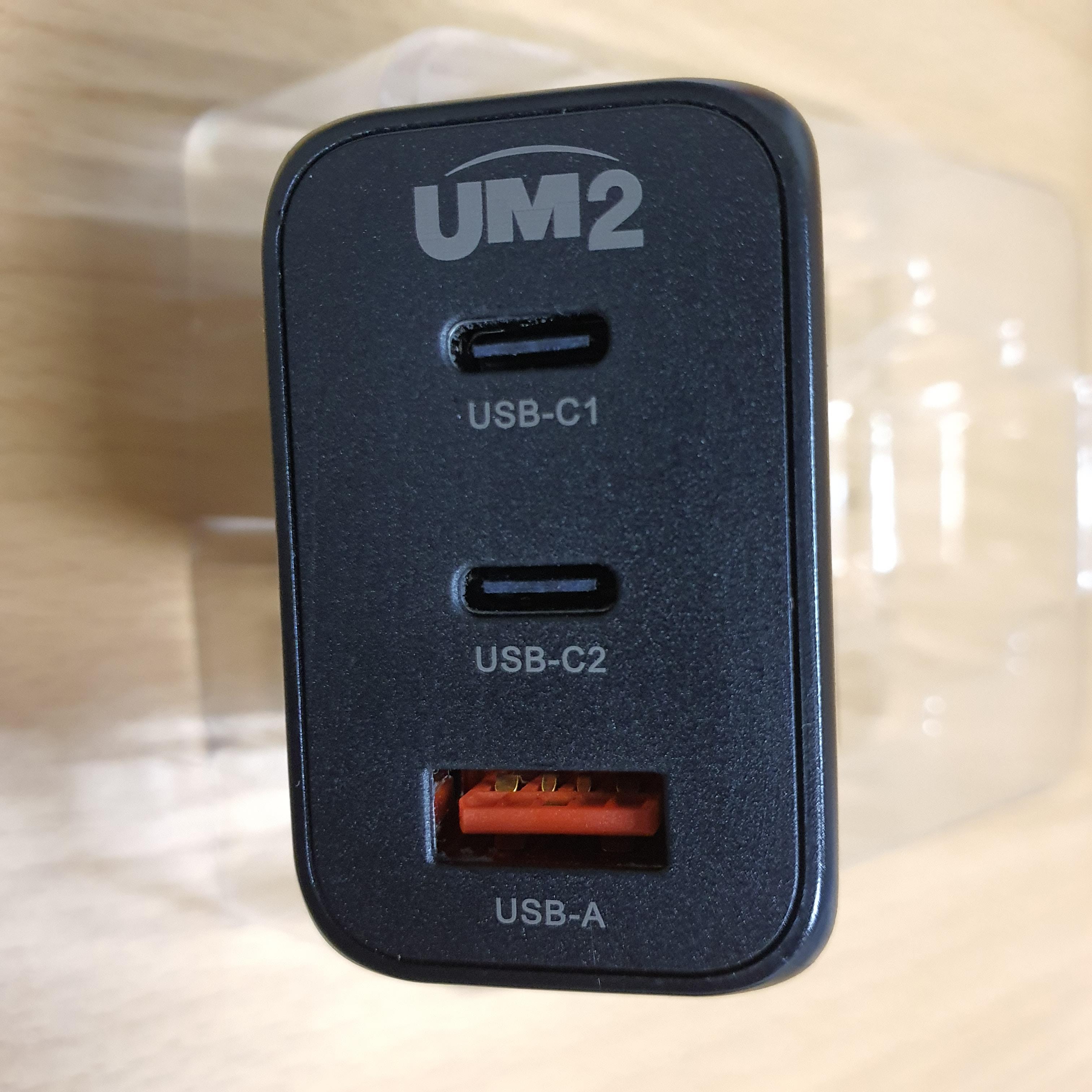

3개의 Port를 각각 및 모두 사용하는 방법이 아래에 있습니다.

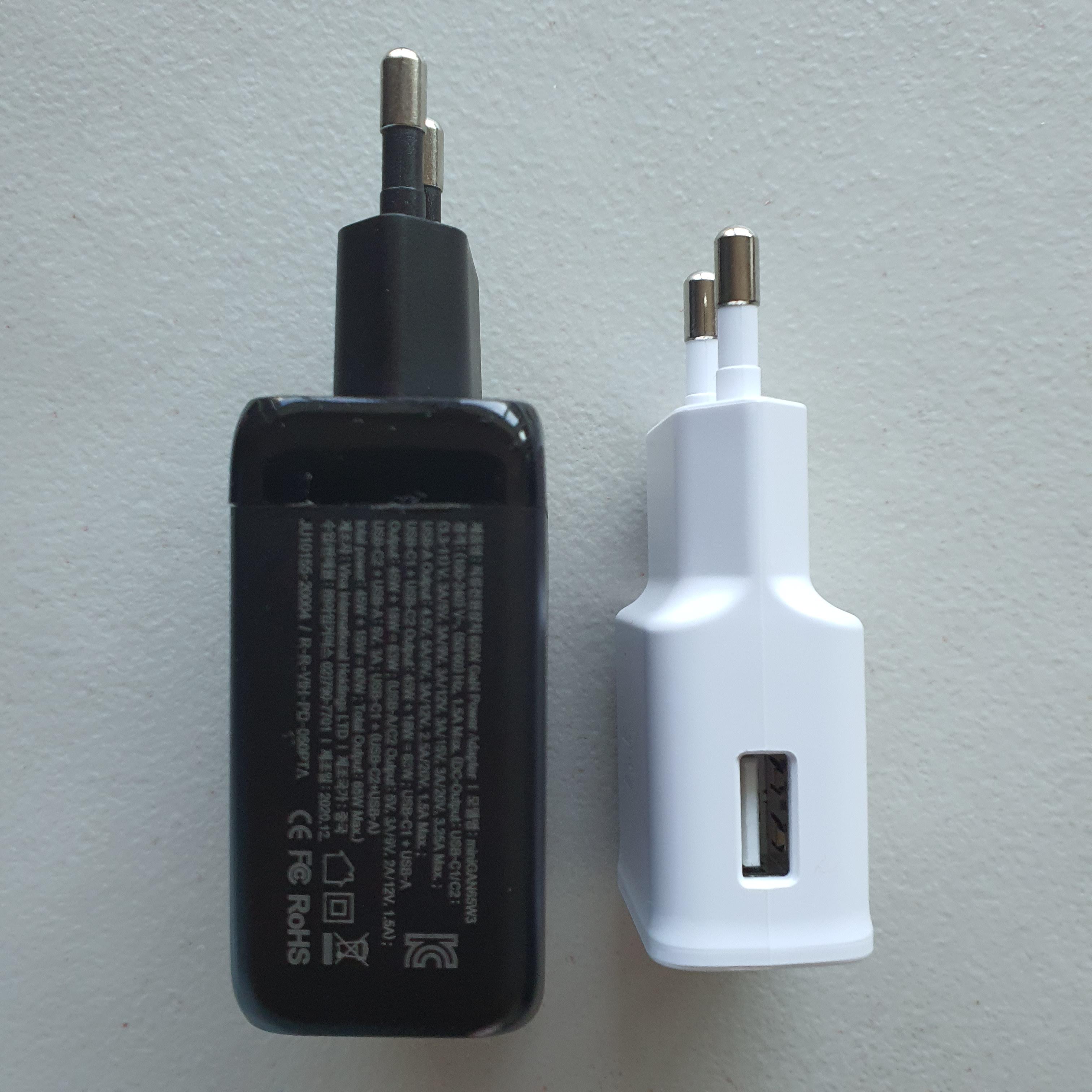

miniGAN65W3과 기존 갤럭시탭 S7 11.0, SM-T870 충전기와 비교한 사진입니다.
크기가 별로 차이 나질 않으면서 HighPower 충전기 제품입니다.
휴대하기 편하며, 3개의 Port로 노트북, 탭, 스마트폰을 모두 사용할 수 있어 편리함을 줄 것 같습니다.
이것 하나면 다른 충전기는 일단은 필요 없을 것 같습니다.

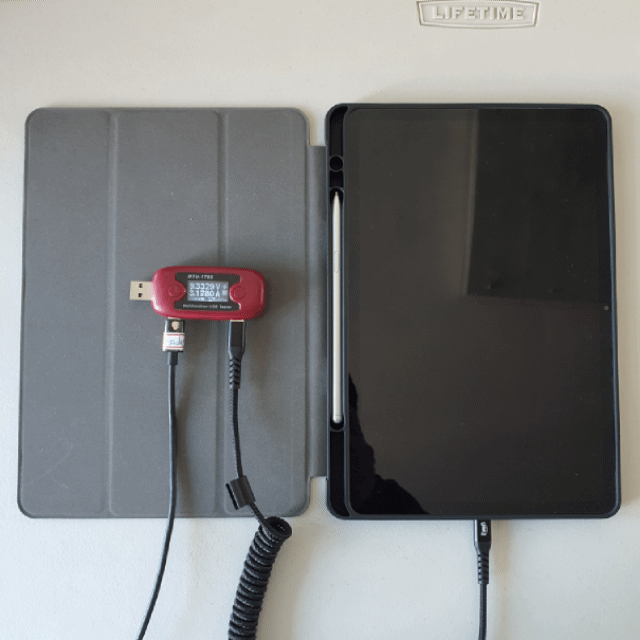

아래 첫 번째 동영상은 갤럭시탭 S7 11.0, SM-T870, 8,000mA 배터리의 PPS 초고속 충전 모습인데, 잔량 36%남은 배터리를 1시간 내에 완 충전됩니다, 역시 열이 별로 없습니다, 열에 강한제품입니다, 만족합니다.

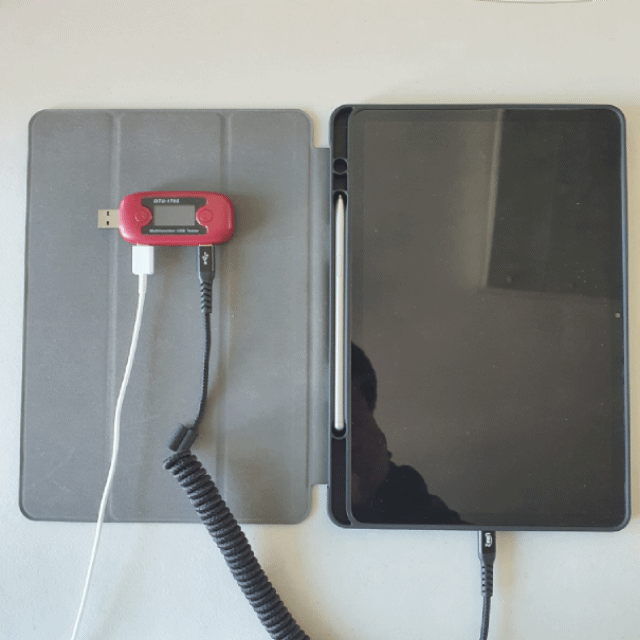

두 번째 동영상은 갤럭시탭 S7 11.0, SM-T870, 8,000mA 배터리를 원제품 충전기로 충전하는 고속 충전 모습인데, 잔량 43%에서 1시간 25분정도 걸립니다.
상기 제품은 GaN에 관심이 많아, 제가 제품 Review를 하고 싶어, (주)아임커머스사로부터 제공받은 제품입니다.
