일반 어댑터(DC 어댑터)를 사용하는 노트북을 PD Type C 충전기로 충전하기.

오늘은 제품 리뷰 중 일반 어댑터 (DC 어댑터) 둥근 잭을 사용하는 노트북을 PD Type C 충전기로 충전하기에 대한 고찰을 해 보겠습니다.







PD충전기 및 PD케이블을 사용해서 스마트폰, 탭을 충전해서 잘 사용하고 있습니다.



근데, 제 노트북은 충전기 커넥터가 Type C 커넥터가 아니라, 일반 충전 어댑터 (DC 어댑터) 둥근 잭을 사용하는 노트북입니다.









그래서 만약 제 노트북도 상기의 PD충전기(Type C Charger) 및 PD케이블(Type C Cable)을 사용해서 충전이 된다면,



노트북 충전기, 스마트폰 충전기를 별도로 휴대할 필요가 없습니다.



간단히 1개의 충전기로 해결된다면, 외출, 외근 시 정말 편리합니다.









하기의 내용으로, 실제로 Test 해보니, 정말 충전 잘됩니다.



















준비물은 아래 사진과 같습니다.



C 타입 PD 65Watts이상의 충전기 & 65Watts이상용 C 타입 케이블 & PD to DC Connector













65Watts이상용 C 타입 케이블 & PD to DC Connector













PD to DC Connector는

“””PD to DC Connector”””  또는

"""Type C to DC Connector"""로 찾으시면 됩니다.











귀하의 노트북에 맞는 DC잭(DC Connector)을 구하셔야 합니다.



잘못 선택하시면, 노트북 잭에 연결이 안 되니 차분히 살펴보세요.





즉, 아래와 같이 3가지만 있으면, 노트북, 스마트폰, 탭 등 모두를 충전 가능합니다.



1.     C타입 PD 65 Watts이상의 충전기

2.     65 Watts이상용 C타입 케이블

3.     PD to DC Connector









만약 보조배터리로 노트북을 충전을 원하시면,



상기의 충전기 대신, C Type PD (Type C PD) 보조배터리로 변경하심은 충전 가능하다고 생각합니다.



원리가 동일하기에 가능하다고 생각합니다.





Type C의 PD, 출력이 20V까지 나오는 배터리면 가능합니다.



귀하의 노트북이 Type C의 PD 충전을 지원한다면 더욱 좋겠지만,

만약 Type C의 PD 충전을 안 한다 하더라도 문제없습니다.



여기서 Type C의 PD 충전기 대신에 Type C의 PD 보조배터리만 변경하시면

전혀 문제없이 충전 가능할 것입니다.



저도 아래와 같이 충전기 하나로 노트북, 스마트폰, 탭 등 모두를 충전합니다.

가방이 훨씬 가벼워졌습니다.





이 부분은 이 글을 보시는 귀하께서 해보심은 어떤지요.



저는 배터리가 없어서 못했습니다. ㅠㅠㅠ













아래 내용은 참조만 해 주세요.





19V 어댑터를 사용하는 제 노트북에,

PD의 20Vmax가 입력되는 문제에 대해, 아래와 같이 설명드릴 수가 있습니다.





스마트폰, 노트북이나, 탭 등의 전자제품은 내부 Power section에 사용되는 부품을

정격 19V 출력 어댑터 사용이라고 해서 19Vmax인 반도체 및 주변 부품을 사용할 수가 없습니다.

보통 신뢰성 확보를 위해 용량의 +10~+20% 이상의 부품을 사용합니다.





이유를 잠깐 설명드리자면,

원래 제 노트북의 어댑터는 19V/2.1A입니다.





보통 세계적인 회사 어댑터의 출력 Tolerance는 보통 +/- 5%로 규제합니다.

출력이 19V인 경우는 출력의 범위는 18.05~19.95V입니다.

따라서, 19V 출력 제품이라고, Max 19V 부품을 사용할 수가 없습니다.





링크된 내용을 보면, 출력 전압이 20V 나오는 것을 알 수 있는데요,

이것은 사용된 Type C 공통규격인 PD 어댑터가 +20V가 Max입니다.

그래서 20V가 나오는 것이고, 보이는 것입니다, PD 어댑터는 정상입니다.





노트북 내부의 액정 같은 경우는 별도의 DCDC converter를 사용합니다.

즉 액정에 필요한 전압은 19V, 20V가 직접 입력되는 것이 아니라,

별도의 Display용의 DCDC converter를 사용합니다.





원 어댑터는 19V Spec인데, PD가 Max 20V 출력이라서 이런 경우로,

액정이 번인 된다는 것은 잘못 알고 계신 것입니다.





CPU는 1.8V용인데, 원 어댑터의 19V가 CPU입력으로 직접 들어갈 수 없는 것과 마찬가지입니다.

노트북 보드에서 CPU용의 DCDC converter를 별도 사용합니다.

배터리도 배터리 충전 전용 chip을 별도 사용합니다.





19V 제품에는 불편하시면 사용 안 하는 것도 방법입니다.

20V 제품에만 사용하시면 됩니다.

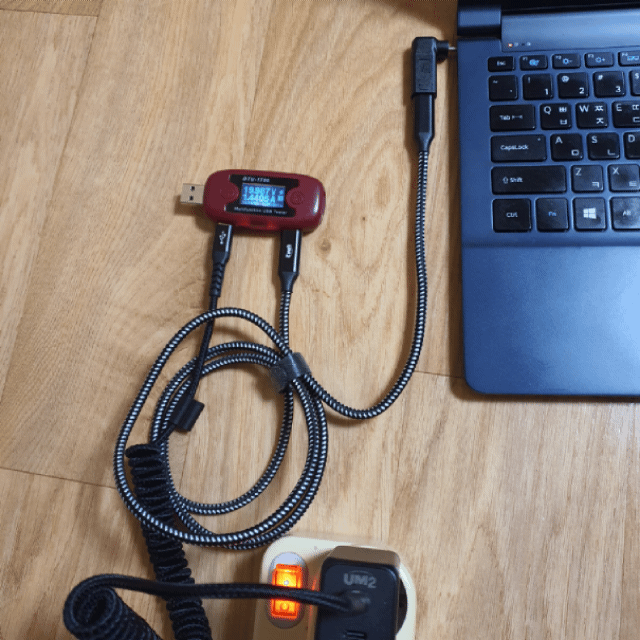

노트북을 충전중임
